Khi bắt đầu tìm hiểu để lắp đặt thang máy, nhiều người chỉ chú ý đến kiểu dáng, giá thành mà quên mất yếu tố quan trọng – bản vẽ thang máy. Trên thực tế, bản vẽ không chỉ là “hình vẽ kỹ thuật”, mà còn là bước đệm nền móng quyết định sự an toàn, vận hành bền bỉ và hiệu quả lâu dài của toàn bộ công trình.
1. Bản vẽ thang máy là gì?
Bản vẽ thang máy là tập hợp các bản vẽ kỹ thuật thể hiện đầy đủ thông số về kích thước, vị trí lắp đặt, kết cấu hố pit, giếng thang và phòng máy (nếu có). Đây là “bản đồ kỹ thuật” giúp các bên – từ sản xuất, thi công đến lắp đặt – phối hợp ăn ý, đảm bảo thang máy vận hành êm ái – an toàn – thẩm mỹ.
2. Tại sao cần có một bản vẽ thang máy chuẩn chỉnh?
– Tính an toàn tuyệt đối:
Bản vẽ kỹ thuật là sự kết hợp chặt chẽ giữa kết cấu thang máy và kết cấu tổng thể của công trình. Đây là một cấu trúc kỹ thuật tổng thể, đòi hỏi sự tính toán chính xác, kiến thức chuyên sâu và kinh nghiệm thực tế của người thiết kế. Chỉ khi được lên bản vẽ bởi những kỹ sư giàu kinh nghiệm, công trình mới đảm bảo vận hành an toàn – bền bỉ – hạn chế tối đa rủi ro.
– Giảm thiểu rủi ro trong sản xuất và lắp đặt:
Bản vẽ chính là cầu nối giữa quá trình sản xuất thiết bị và thi công lắp đặt:
- Nhà sản xuất dựa trên bản vẽ để gia công cabin, đối trọng, ray dẫn hướng chính xác.
- Đơn vị thi công sẽ xây dựng hố pit, giếng thang và phòng máy khớp với thông số kỹ thuật.
Nếu thông số không chuẩn, sẽ dẫn đến tình trạng phải sản xuất lại hoặc phải đục phá công trình, gây lãng phí thời gian, tiền bạc. Bản vẽ chuẩn giúp đồng bộ mọi công đoạn – tránh rủi ro, tiết kiệm chi phí tối đa.
– Phù hợp với từng công trình:
Mỗi công trình có đặc điểm riêng về không gian, chiều cao, tải trọng. Bản vẽ sẽ được thiết kế riêng biệt, đảm bảo thang máy lắp đặt hoàn hảo với không gian thực tế – tối ưu diện tích, phù hợp thẩm mỹ và công năng.
– Cơ sở cấp phép và triển khai thi công:
Bản vẽ kỹ thuật cũng là hồ sơ bắt buộc để xin giấy phép thi công, đảm bảo công trình tuân thủ đúng quy chuẩn pháp luật. Nhờ vậy, chủ đầu tư có thể yên tâm triển khai dự án hợp pháp và an toàn.
Đọc thêm: Bản vẽ kích thước hố thang máy
3. Các loại bản vẽ thang máy
– Bản vẽ mặt cắt thang máy
- Mặt cắt đứng: Cho thấy toàn bộ chiều cao công trình, vị trí cabin, hố pit và phòng máy.
- Mặt cắt ngang: Thể hiện bố trí cabin, đối trọng và khoảng không gian xung quanh.
– Bản vẽ hố pit, giếng thang, phòng máy
Hố pit: Thể hiện độ sâu, chống thấm – đảm bảo cabin đỗ an toàn ở tầng thấp nhất.
Giếng thang: Là “đường dẫn” cabin và đối trọng di chuyển – bản vẽ phải tính toán kỹ lưỡng để tránh va chạm.
Phòng máy: Vị trí đặt động cơ, tủ điện – thuận tiện bảo trì và an toàn lâu dài.
– Bản vẽ thang máy gia đình 300kg
– Bản vẽ thang máy gia đình 350Kg

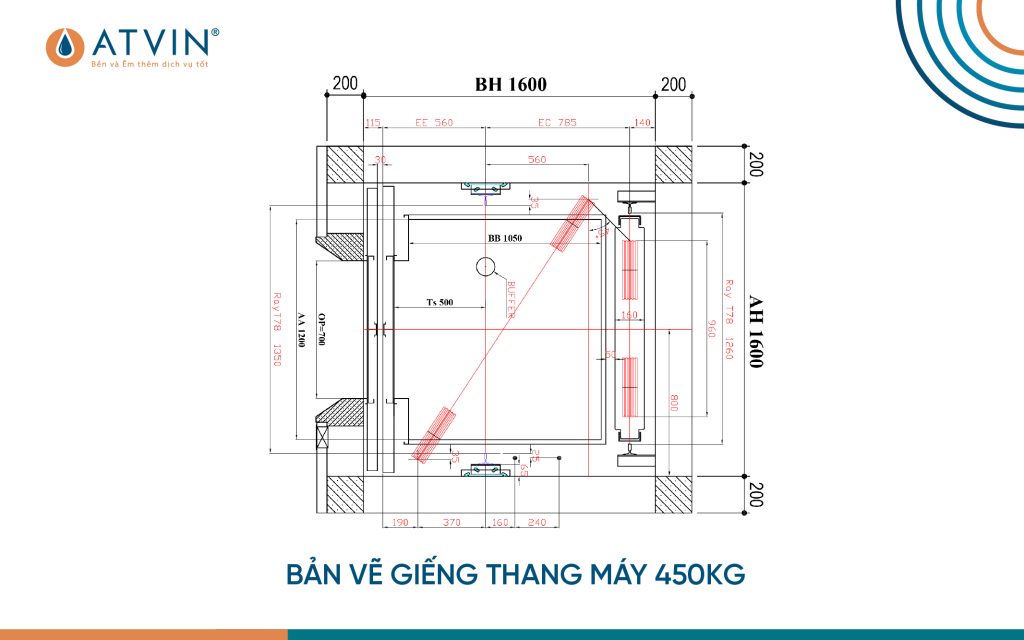

– Bản vẽ thang máy gia đình 450Kg
4. Atvin – Đồng hành cùng bạn từ bản vẽ đầu tiên đến công trình hoàn thiện
Tại Atvin, chúng tôi hiểu rằng: “Một bản vẽ chuẩn chỉnh không chỉ là những nét vẽ – mà chính là nền móng vững chắc, an toàn và giá trị bền lâu cho công trình.” Vì vậy, Atvin luôn dựa trên kiến thức chuyên ngành vững chắc để đưa ra phương án tối ưu nhất, chứ không chỉ dựa vào kinh nghiệm sơ sài.
👉 Khi liên hệ với Atvin, bạn sẽ nhận được:
✔ Tư vấn chi tiết, bám sát từng đặc điểm công trình – từ diện tích, chiều cao đến nhu cầu sử dụng.
✔ Thiết kế bản vẽ miễn phí, đưa ra phương án kỹ thuật tối ưu, đảm bảo công trình vận hành an toàn, thẩm mỹ, tiết kiệm chi phí.
✔ Đồng hành trong mọi bước – từ khảo sát, thiết kế đến lắp đặt, vận hành.
Chúng tôi không chỉ cung cấp bản vẽ kỹ thuật, mà còn mang đến sự an tâm và giải pháp hoàn thiện cho khách hàng. Không chỉ dừng lại ở lắp đặt và bàn giao mà Atvin luôn sẵn sàng đồng hành cùng khách hàng trên những chặng đường sử dụng lâu dài sau này. Minh chứng cho điều đó chính là niềm tin, sự lựa chọn của hơn 6000 khách hàng trên toàn quốc.
